| Установки смесительные передвижные |
 |
|

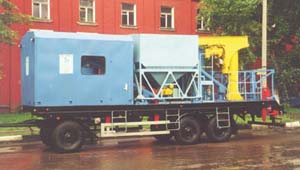

Установки смесительные передвижные для приготовления дисперсных растворов УСП-30Э
Назначение - приготовление водно-дисперсных растворов на основе бентонитового порошка с древесными опилками, лигнином, торфом фрезерованным и порошкообразным сернокислым натрием для последующей закачки их в скважину при работе в комплексе с нефтепромысловой насосной установкой с целью повышения нефтеотдачи пластов или для приготовления в промысловых условиях жидкости глушения, промывочных растворов и других промысловых технологических жидкостей на основе сыпучих материалов.
Дозированная подача сыпучих материалов в смесительную емкость осуществляется шнековыми транспортерами.
Приготовление раствора обеспечивается гидравлическим и механическим перемешивателями.
Управление установкой производится с панели шкафа управления, смонтированной в кабине управления, и с мест установки арматуры. Насосное и смесительное оборудование смонтировано в контейнере, оснащенном системами обогрева и освещения.
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметры |
|
Транспортная
база
|
шасси
прицепа СЗАП-8305 |
|
Производительность
по дисперсному раствору,
м3/сут (м3/ч)
|
800
(33,4) |
|
Давление
на выходе, МПа
|
от
0,4 до 0,45 |
|
Расход
сыпучих материалов, т/сут (%)
древесные опилки, торф фрезерованный, лигнин
бентонит
|
от
4 до 16 (от 0,5 до 2)
от 16 до 64 (от 2 до 8) |
|
Установленная
мощность, кВт
|
39 |
|
Источник
питания
|
переменный
ток
напряжением 380В, 50Гц |
|
| Установки смесительные передвижные для приготовления
эмульсионных растворов УСП-30Э |
|
|
Назначение - приготовление стабильных водно-нефтяных полидисперсных эмульсий (растворов).
Установка используется совместно с насосными установками при проведении технологических операций (глушение скважин, вскрытие и т.д.) для повышения нефтеотдачи пластов.
Приготовление эмульсий осуществляется за счет предварительного 2-х ступенчатого смешения углеводородного компонента с поверхностно-активным веществом (ПАВ) и водой, и последующей стабилизацией и активацией в специальном гидроактиваторе.
Оборудование установки монтируется на прицепе СЗАП-8305. Технологическое насосное, смесительное оборудование, запорно-регулирующая арматура и средства автоматики установлены в укрытии, оснащенном системами отопления и освещения.
Привод исполнительных механизмов электрический.
За счет регулируемых насосных агрегатов обеспечивается широкий диапазон варьирования соотношением компонентов раствора для различных технологических целей.
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметры |
|
Транспортная
база
|
шасси
прицепа СЗАП-8305 |
|
Производительность,
м3/ч
|
от
0 до 26 |
|
Давление
подачи готового раствора, МПа
|
до
1,0 |
|
Соотношение
компонентов раствора, %
углеводородный
компонент
вода
(водный раствор, CaCl2, NaCl2)
ПАВ
|
от 5 до 80
от 10 до 90
от 1 до 10
|
|
Установленная
электрическая мощность, кВт
|
50 |
|
| Установки смесительные передвижные для приготовления
полимерных растворов УПР-60П |
|
|
Назначение - приготовление поверхностно-активных полимеросодержащих составов, вязкоупругих гелей на основе полиакриламида и сшивателей с целью последующей закачки в скважину при работе в комплексе с бустерной насосно-компрессорной или насосной установками.
Установка используется при проведении технологических операций по повышению нефтеотдачи пластов,
в том числе:
для полимерно-щелочного заводнения;
для закачки сшитых полимеров.
Управление установкой производится с панели шкафа управления и с мест установки запорно-регулирующей арматуры.
Функции системы контроля управления:
контроль параметров работы: производительности насосов подачи воды, массы сухого полимера в бункере, уровеня раствора полимера в баке;
автоматическая защита электродвигателей привода исполнительных механизмов и отключение при превышении предельных значений по уровню жидкости, весу сухого полимера и отсутствию подачи воды;
ручное регулирование производительности подачи сухого полимера и сшивателя.
Оборудование установки смонтировано в кузове, оснащенном системами обогрева, освещения и вентиляции.
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметры |
|
Транспортная
база
|
шасси
прицепа СЗАП-8305 |
|
Производительность
по полимерному раствору,
м 3/сут (м3/ч)
|
от
800(33,3) до 1600(66,6) |
|
Давление
на выходе, МПа
|
от
0,4 до 0,5 |
|
Расход
сухого полимера, т/сут (%)
|
от
0,4(0,015 ) до 4,0(0,5)
|
|
Расход
жидкого сшивателя, м 3/ч
|
от
0,2 до 1,0 |
|
Установленная
мощность исполнительных механизмов, кВт
|
0,4 |
|
Источник
питания исполнительных механизмов
|
переменный
ток
напряжением 380В, 50Гц |
|
|
|
