| Универсальный азотно-бустерный комплекс оборудования
|
 |
|
Состав:

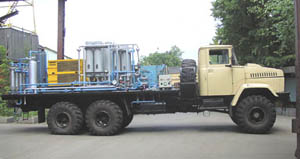

- компрессорно-мембранная азотная установка типа УКМ для генерации азотно-воздушных смесей (АВС) на шасси КрАЗ-63221 (КрАЗ-260Г);
- дожимающая (бустерная) насосно-компрессорная установка типа УБ на шасси КрАЗ-65101(65053) или Урал-4320.
Назначение:
нагнетание инертных газожидкостных смесей с высоким газосодержанием, компремирование газов и жидкостей в технологических операциях строительства, эксплуатации и ремонта скважин, включая:
- первичное и вторичное вскрытие продуктивных пластов при бурении с промывкой пеной (в т.ч. на депрессии);
- освоение нефтяных и газовых скважин с использованием природного попутного газа, газовыми смесями флегматизированными азотом, водо-воздушными пенами;
- проведение внутрискважинных работ с промывкой пеной при капитальном ремонте скважин, пенокислотной обработке коллектора, промывке песчаных пробок;
- перекачку многофазной продукции скважин;
- цементирование эксплуатационных колонн с применением пеноцемента;
- пневмоиспытания газопроводов и другого нефтепромыслового оборудования.
Нагнетаемая среда:
- азото-воздушные смеси, углеводородные газы;
- газо-водяные смеси.
Возможна отдельная поставка бустерных установок для самостоятельной эксплуатации в одном из следующих исполнений:
- бустерная насосно-компрессорная, имеющая в составе воздушный компрессор низкого давления для автономной генерации и нагнетания взрыво-безопасных водо-воздушных смесей;
- бустерная насосная - для компремирования газов низкого давления от внешнего источника.
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Режим
I Генерация
и нагнетание азотно-воздушных смесей низкого давления
(самостоятельная
работа
компрессорно-мембранной азотной установки с включенными
мембранными
аппаратами) |
| Максимальная
производительность по воздуху, м3/мин |
16,0
|
| Максимальное
рабочее давление по воздуху, МПа |
2,5
|
Производительность
Q по АВС, при различных
содержаниях
кислорода в %, м3/мин |
|
O2
|
12
|
10
|
8
|
5
|
|
Q
|
11,6
|
9,5
|
7,0
|
4,0
|
|
Режим
II
Генерация
и нагнетание азотно-воздушных смесей (АВС) высокого давления
(совместная
работа компрессорно-мембранной азотной и бустерной установок
с включенными мембранными
аппаратами) |
Максимальное
рабочее давление по воздуху
на
АВС, МПа |
20,0
|
| Параметры
по производительности по АВС |
аналогичны
Режиму I
|
Режим
III Генерация
и нагнетание водо-воздушных смесей
(совместная работа установок с отключенными мембранными аппаратами) |
Максимальная
производительность по водо-воздушной
смеси,
м3/мин |
не
менее 16,0
|
| Максимальное
рабочее давление, МПа |
20,0
|
|
Режим
IV
Компремирование
углеводородных газов низкого давления
(самостоятельная работа бустерной установки с приемом газа
от внешних источников
низкого давления)
|
Производительность
Q газожидкостной смеси при
нагнетании
газов от внешних источников, м3/мин
при
давлении Рвх. на входе в бустерный насос-
компрессор, МПа
|
|
Q
|
6,3
|
12,4
|
18,7
|
25,3
|
32,2 |
|
Рвх.
|
1,0
|
2,0
|
3,0
|
4,0
|
5,0
|
|
| Максимальное
давление нагнетания, МПа |
20,0
|
Максимальный
расход технологической жидкости
(производительность
питательного насоса), л/мин |
133,0
|
Режим
V Насосный
режим (самостоятельная работа бустерной установки с приемом
жидкости
из
мерного бака или от внешнего источника) |
| Максимальная
производительность по жидкости, л/сек |
22,8
|
| Максимальное
давление, МПа |
25,0
|
|
|
|
